 | մ 2021-02-20 22:02 回答了问题 |  1707 | |
| 2021-01-23 18:01 - 牵丝 | |||
请教一下这个问题，干复机复合出来，边上格一段出荷叶边，一段出荷叶边一段平整，这种是什么原因导致的，     | |||
| 少年:看是否印刷跑偏 曹先生:找设备厂家售后检查一下所有导辊的水平情况、轴承是否有损坏 笑看红尘，淡写流年:这是pe膜生产的一种弊端现象，膜的厚度不均，由吹膜机模头旋转后左右移动，使收卷表面看起来平整，实际上是厚的地方引起复合有荷叶边迹象。 还有 3 条回复点击查看... | |||
分享按钮  6  1 | |||
| մ 2021-04-24 21:04 回答了问题 | 1057 | |
| 2021-01-23 18:01 - 牵丝 | |||
请问这种起翘，翘角是什么问题。   | |||
| 游客1619271671:张力不均匀 李文:请师父们支教下 李文:pFT和Cpp复无溶机，老有点，怎么会事 还有 7 条回复点击查看... | |||
| 分享按钮 10 1 | |||
| մ 2021-04-24 21:04 回答了问题 | 1089 | |
| 2021-01-19 19:01 - 牵丝 | |||
| 请教一下这个问题，谢谢各位。 这种起翘是什么原因啊，是张力问题吗，放一放二张力方面都调了很多次，切成一条一条总是会起翘，客户要求要平整，请问这个起翘怎么解决，它是一段起翘一段又是平整的，就是一段平整一段起翘，珠光膜厚度25，12000米一卷，哑膜12，6000米一卷，材料宽度700，干复机复出来的，珠光膜上胶复哑膜也会起翘，哑膜上胶复珠光膜也会起翘，张力方面大小调整过很多次了都不行，    | |||
| 游客1619271753:行家 :换材料最直接 心有灵犀:把珠光放料张力减小点就好了。 还有 7 条回复点击查看... | |||
| 分享按钮 10 2 | |||
| 不 过 如 此 2021-07-27 09:07 回答了问题 | 444 | ||
| 2021-01-18 12:01 - 牵丝 | |||
| PET/AL/PE70胶水配比5：1.05：6熟化要求50度48小时，复合强度可以，制袋当时可以，放置约5小时后封边处AL与PE有轻微分层，是什么原因呢？ | |||
| 东莞裕康新材料科技有限公司:您好！需要胶水联系我13431312555 游客1619271963:胶水不行，不耐热高温，建议换胶水牌子的铝箔专用胶 笑看红尘，淡写流年:用铝薄专用胶水就能完全解决 还有 4 条回复点击查看... | |||
| 分享按钮 7 0 | |||
| 源兴橡塑 2021-12-24 14:12 回答了问题 | 888 | ||
| 2021-01-17 21:01 - 牵丝 | |||
请问大师，干式复合PET1.2/铝箔0.9/PE7丝，复合下来母卷外面1000米左右PET摩擦系数0.22左右是合格，但是卷内只有0.08，越往卷内越滑，什么原因， | |||
| 冷月飘风:干复，桶子这么大 东莞裕康新材料科技有限公司:您好！需要胶水联系我13431312555 三千繁华:收卷张力太大，张力衰减过慢！ 还有 14 条回复点击查看... | |||
| 分享按钮 17 0 | |||
| ° 无須終有! 2021-01-18 19:01 回答了问题 | 508 | ||
| 2021-01-16 13:01 - 牵丝 | |||
计量棍下漏胶水怎么回事间隙够小了 | |||
| 不忘初心，方得始终:查看两边间隙是否偏差过大 | |||
| 分享按钮 1 0 | |||
| 夜不能昧 2021-07-27 09:07 回答了问题 | 1207 | ||
| 2021-01-14 19:01 - 牵丝 | |||
这个麻点啥情况。 | |||
| 东莞裕康新材料科技有限公司:您好！需要胶水联系我13431312555 沙漠玫瑰:应该是溶剂残留太多的事 余梦:这个也以前也经历过白墨粘度要高 还有 7 条回复点击查看... | |||
| 分享按钮 10 0 | |||
| 王华中 2021-07-27 09:07 回答了问题 | 210 | ||
| 2021-01-14 07:01 - 牵丝 | |||
| 当天零下九度胶水配比516，复合机早上已加温过后开机，先复pa/pe，固化48后脱层当天同时复合的pet/pE却没有脱层，请问各路大神是什么问题呢？当时速度才开80。固化剂加10%可以解决这个问题吗 | |||
东莞裕康新材料科技有限公司:您好！需要胶水联系我13431312555 唐海明老师:剥离强度多少？如果有剥离强度，只是不牢，查下尼龙材料的电晕值，食品包装的话电晕值要达到50左右。材料放久了，电晕值会变小。如果没一点剥离强度，查下是否复错电晕面了。 一森:5:1.3:8这样配 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
| 王华中 暂无回答！ | 4 | ||
| 2021-01-14 07:01 - 牵丝 | |||
| 当天零下九度胶水配比516，复合机早上已加温过后开机，先复pa/pe，固化48后脱层当天同时复合的pet/pE却没有脱层，请问各路大神是什么问题呢？当时速度才开80。固化剂加10%可以解决这个问题吗 | |||
| 分享按钮 0 0 | |||
 | 游客1610413131 2021-01-12 10:01 回答了问题 | 44 | |
| 2021-01-12 08:01 - 牵丝 | |||
| 无溶剂复合尼龙复RCPP上胶量2.5g有印刷油墨的地方有气泡是怎么回事？没油墨的地方没有，收卷很紧。 | |||
| 难得糊涂 回复 聚氨酯胶水15152730585:上胶太大了 聚氨酯胶水15152730585:图片来一个，有气泡不一定是上胶量的问题。 | |||
| 分享按钮 2 0 | |||
| 无 2021-01-10 14:01 回答了问题 | 27 | ||
| 2021-01-08 10:01 - 牵丝 | |||
| 请问各路大神，车间温度零下九度，十一度，可以开机吗？ | |||
| :可以的，控制好机速，注意反粘，油墨一定要循环 浮生:可以就是不能开太快。 泉:可以的 | |||
| 分享按钮 3 0 | |||
| 北梦 2021-01-13 11:01 回答了问题 | 499 | ||
| 2021-01-08 09:01 - 牵丝 | |||
尼龙复pe一撕就开 | |||
| 君逸:多厚的PE?干复还是无溶剂做的？上胶量多少？熟化条件？ 难得糊涂:上胶不够要不就是熟化不够 刘锋:图片看不清，你表达不明确。是脱层还是破包 | |||
| 分享按钮 3 0 | |||
| 游客1609898868 2021-01-08 12:01 回答了问题 | 37 | |
| 2021-01-06 10:01 - 牵丝 | |||
| 印刷opp2.5复cpp5有气泡是怎么回事！无溶剂做的 | |||
| 别了:加3到4公斤张力适当减少上胶，说白了就是松了 君逸:如果图案均匀，请加大收卷张力 | |||
| 分享按钮 2 0 | |||
| 2021-01-02 16:01 回答了问题 | 883 | |
| 2020-12-31 19:12 - 牵丝 | |||
| 各位老师傅，各位同行，向大家请教个问题， 印刷用料是12厚度的哑膜，复合用料是25厚度的珠光膜，宽度750，印刷印好之后的料是6千米一卷，复合原料是12000米一卷，复合出来之后，切成一条一条出现两头起翘情况怎么解决？客户要求要平整不能起翘，就是放地上和A4纸一样平整才行。材料有单偏料的情况下，如何做到复合出来后还是平整的，求解？   | |||
| 熊:进40度烘房熟化8至12小时，可以部分补救。 熊:太简单了，二放张力大往底膜卷，涂布（复合）张力大往面膜卷，保证两种基材进复合辊时是平整的，如果无规律的正反翘只能是原料有松紧边。 丶忆180°Îǒv:印刷膜张力小点，珠光膜张力大一点，烘箱温度不要太高了，单边材料尽量不要使用，否则控制不了平整度。 还有 2 条回复点击查看... | |||
| 分享按钮 5 0 | |||
| 明日辉煌 2021-01-19 12:01 回答了问题 | 29 | ||
| 2020-12-29 14:12 - 牵丝 | |||
| 无溶剂能不能做，pet1.5厚，复cp铝4c厚的？ | |||
| 游客1611032153:我们的胶水可以做，意大利科意无溶剂粘合剂。如果有需要，可以联系我试胶，18902140393 名字有多长（0，＋∞）幸福就多长:不建议无溶剂做，vmcpp无溶剂做出来容易脱层 啊丑牛:开个100左右的速度应该是可以的，但不建议用无溶剂做高阻隔的产品！ | |||
| 分享按钮 3 0 | |||
| 梁嘉 2021-01-04 12:01 回答了问题 | 17 | ||
| 2020-12-28 18:12 - 牵丝 | |||
| 透明袋复合出来小气泡多是什么问题， | |||
| 名字有多长（0，＋∞）幸福就多长:上胶量小了 熊:胶水没问题的话，最简单的方法增加上胶量。 希希就酱紫:你的胶水配比是怎么调的 | |||
| 分享按钮 3 0 | |||
| 封尘往事 2021-01-04 12:01 回答了问题 | 528 | ||
| 2020-12-25 12:12 - 牵丝 | |||
| 复合PET/PET停机再开机后会出现软皱现象，复合第三层也会有软皱现象。该如何处理？望各位老师能够答疑解惑。谢谢了！ | |||
| 名字有多长（0，＋∞）幸福就多长:机速慢点，卷芯张力大点，这个问题很多厂都遇到过，几乎避免不了，复合师傅多注意细节会减少皱的废品，但是避免不了 熊:设备的工作原理搞清楚，收卷张力随着卷径增大逐渐减小，如果中途停机再开，张力就是从初始张力开始的，张力一定偏大的。卷径越大越明显，十几年前的富土机也没解决这样的问题，北人机也不行，所以最好卸料后，重新换... 明日辉煌:检查后压辊两边气压相差大不大。还有收卷张力 还有 2 条回复点击查看... | |||
| 分享按钮 5 1 | |||
| 源兴橡塑 2021-01-10 14:01 回答了问题 | 1667 | ||
| 2020-12-24 10:12 - 牵丝 | |||
大师看看这怎么整，没有压辊收的能收好吗，  | |||
| :外紧内松了，根据材料的厚薄要调整合适的锥度比例 源兴橡塑 回复 陈安辉:没有用压料棍的，我们干复设备没有收卷压料棍 陈安辉:调收卷张力和锥度！ 还有 4 条回复点击查看... | |||
| 分享按钮 7 0 | |||
| 游客1608632878 2021-07-27 09:07 回答了问题 | 21 | |
| 2020-12-22 18:12 - 牵丝 | |||
| 请教各位MOPP复合VMPET高阻隔在复PE，VMPET跟PE复合后中间有剥离，两边没有剥离是怎么回事 | |||
| 东莞裕康新材料科技有限公司:您好！需要胶水联系我13431312555 水水:检查pe电晕质大小，上胶量，胶水性能，pe薄膜厚薄偏差以及荡边状况 | |||
| 分享按钮 2 0 | |||
| 六 2020-12-26 11:12 回答了问题 | 417 | ||
| 2020-12-17 11:12 - 牵丝 | |||
| 各位老师干式复合复度铝膜和铝箔有纵向不规则软皱热鼓出来了还没有到收卷上面就有了有哪几种原因会造成这种现象呢？ | |||
| 熊 回复 逆流而上:对的 神1.樣旳男人╮:料薄温度高是会这样，建议热鼓温度45℃左右，有冷却辊的打开冷却水20℃左右，双面冷却更好，导辊尽量调平，收卷张力适当(要看个人经验啊没有具体描述），无白点无溶残要求的可以直接飚高速。😁 A ゛未来只靠自我つ:把张力稍微加大一点不要过大在看看复辊两边气压是否一样导辊调试一下 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
| 王华中 2021-01-04 12:01 回答了问题 | 1618 | ||
| 2020-12-17 08:12 - 牵丝 | |||

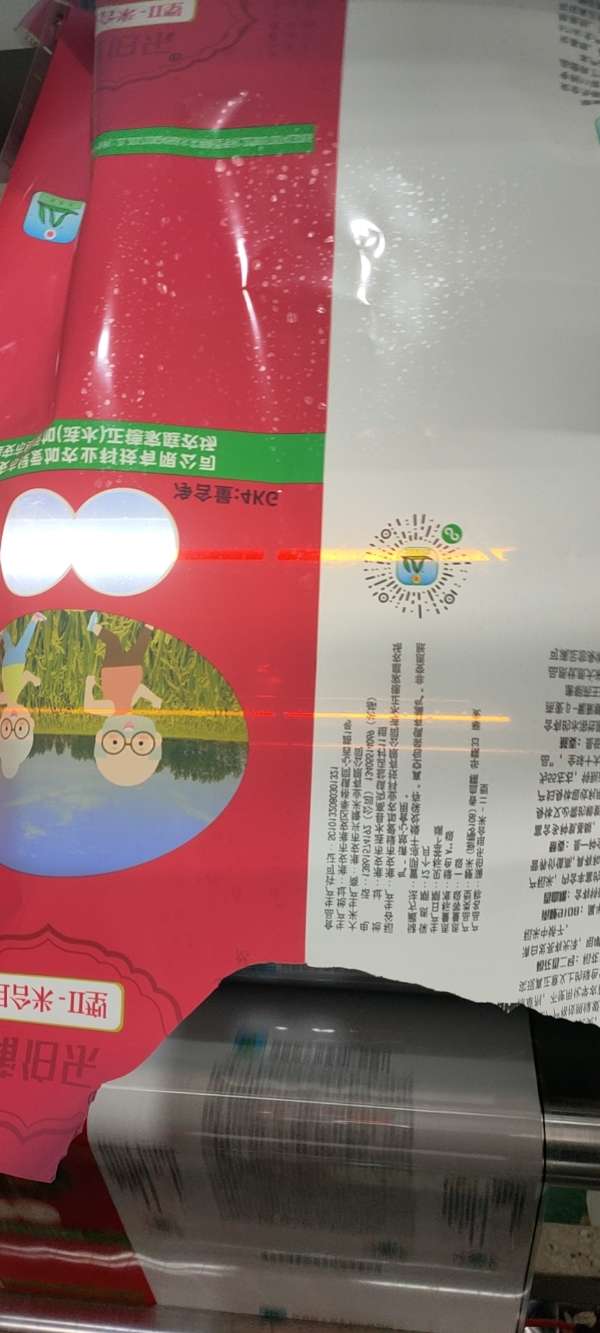

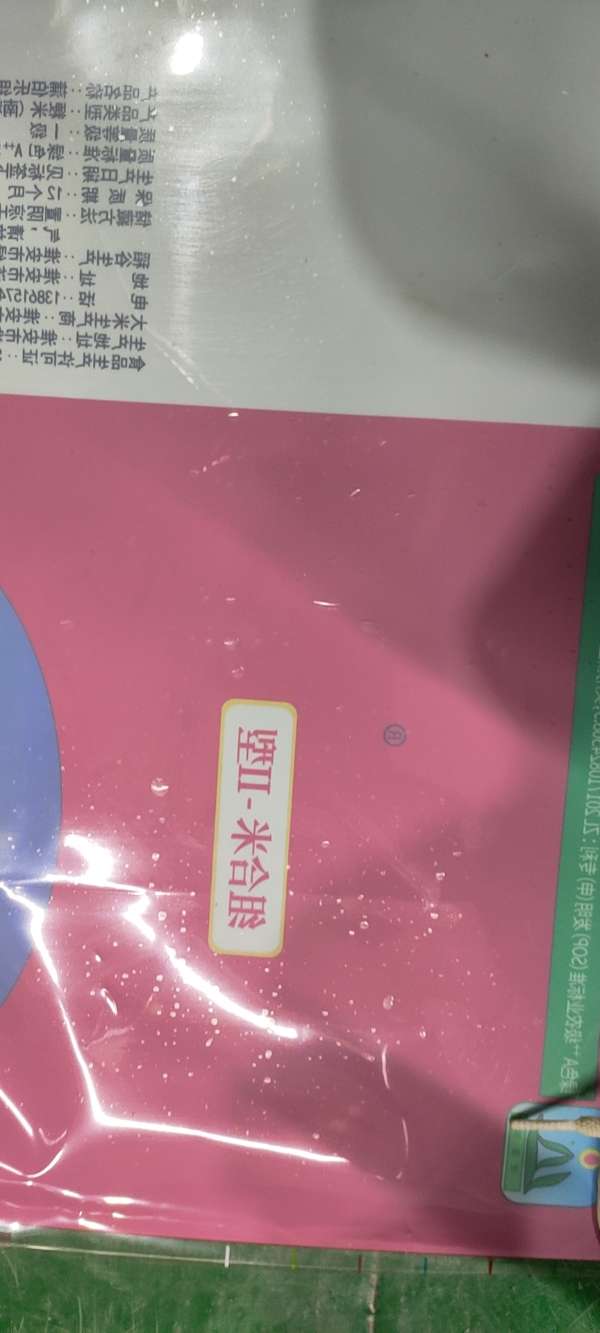

请问各路大神，就冬天零下，尼龙复合pe什么都没有一切正常，而印刷pet复合cpp13丝出来了气泡，每卷300米左右，为什么会这样，能教我一下吗  | |||
| 名字有多长（0，＋∞）幸福就多长:上胶大点，速度慢点 跟党走:最好cpp提前预热一下 海上生明月:干复的话，冬天要适当加高热合钢棍的温度。还有 5 条回复点击查看... | |||
| 分享按钮 8 0 | |||
| 王华中 2020-12-31 11:12 回答了问题 | 538 | ||
| 2020-12-17 08:12 - 牵丝 | |||
| 请问各路大神，就冬天零下，尼龙复合pe什么都没有一切正常，而印刷pet复合cpp13丝出来了气泡，每卷300米左右，为什么会这样，能教我一下吗 | |||
| 游客1609384563:我们做的铝箔14丝四层的也是这种情况你们家找到有效的方法了吗 沉默是金:电晕打小，电晕表面太滑 明日辉煌:上胶量不够。 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
