| 难得糊涂 2021-07-14 16:07 回答了问题 |  9 | ||
| 2021-07-01 15:07 - 牵丝 | |||
| 有谁知道通则无溶剂a400一个小时耗电量是多少度 | |||
| 海纳百川:自己算一下开机前看电表，结束再看电表，就知道了 | |||
分享按钮  1  0 | |||
| 难得糊涂 2021-06-29 10:06 回答了问题 | 497 | ||
| 2021-06-18 13:06 - 牵丝 | |||
无溶剂停机接料计量管胶水干的很快是什么原因？  | |||
| 旧事酒浓:一温度过高。二湿度够高 夥丨:潮湿转两圈就行了 明日辉煌:记量棍温度调低点 | |||
| 分享按钮 3 0 | |||
| 💯 鵬程萬李🥉 🥈 🥇 2021-06-26 10:06 回答了问题 | 477 | ||
| 2021-06-17 10:06 - 牵丝 | |||
| 高温蒸煮袋尼龙和RCPP复合！烫刀破袋怎么回事？尼龙破了，CPP完好？ | |||
| 软包装:一群傻子，温度低了RCPP怎么封的牢 💯 鵬程萬李🥉 🥈 🥇 回复 越简单越幸福:哦！固化完，料可以拔开，是什么原因，袋的破损率十五个破两个！ 越简单越幸福:制袋不怎么懂！！！我是干复合的！！！以前遇到过这样的问题 还有 2 条回复点击查看... | |||
| 分享按钮 5 0 | |||
| 嗯 2021-06-25 19:06 回答了问题 | 1252 | ||
| 2021-06-13 08:06 - 牵丝 | |||
TFT膜为什么白点多，干复机通道温度80度，速度60，胶水高盟YH3666-1，配比1比2，网线辊上胶90，每秒上胶水1.8。为什么过来白点很多，放烤箱烤一晚都烤不了，求解  | |||
| 秋月 まあ 大河:你们老板可真有钱啊 秋月 まあ 大河:你们厂里有没有2975的胶水？有2975的就用2975的它的流动性比你用的那个好一点。 跟党走:90的网线辊你太有才了 还有 8 条回复点击查看... | |||
| 分享按钮 11 0 | |||
 | 游客1623388686 2021-06-14 19:06 回答了问题 | 62 | |
| 2021-06-11 13:06 - 牵丝 | |||
| 干式复合二放预热辊温度怎么控制比较合适？跟加热辊一样的温度可以吗60度 | |||
| 开开心心:我看好多都不开二放预热，开也是冬天开温度不是很高，太高是不是也不好 聚氨酯胶水15152730585:40~60之间，看速度和材料厚薄 | |||
| 分享按钮 2 0 | |||
| 神经蛙 2021-07-24 11:07 回答了问题 | 1641 | ||
| 2021-06-03 16:06 - 牵丝 | |||

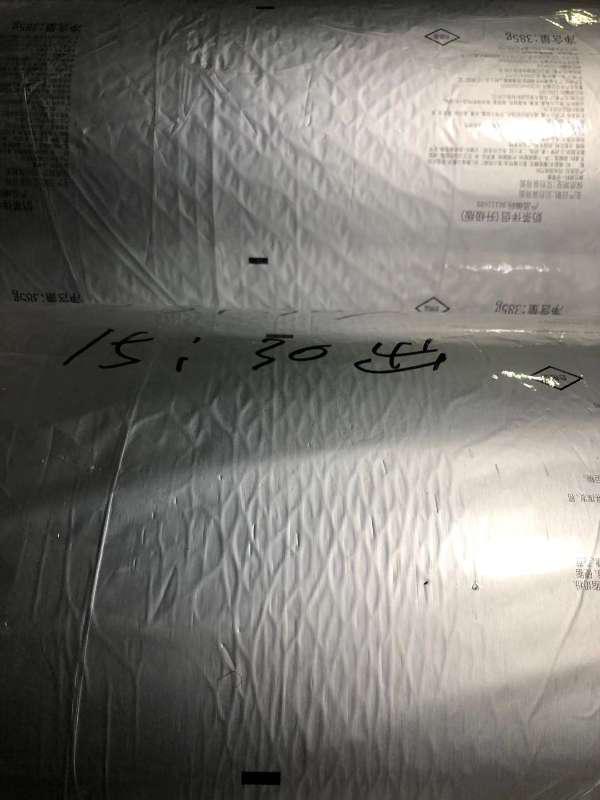

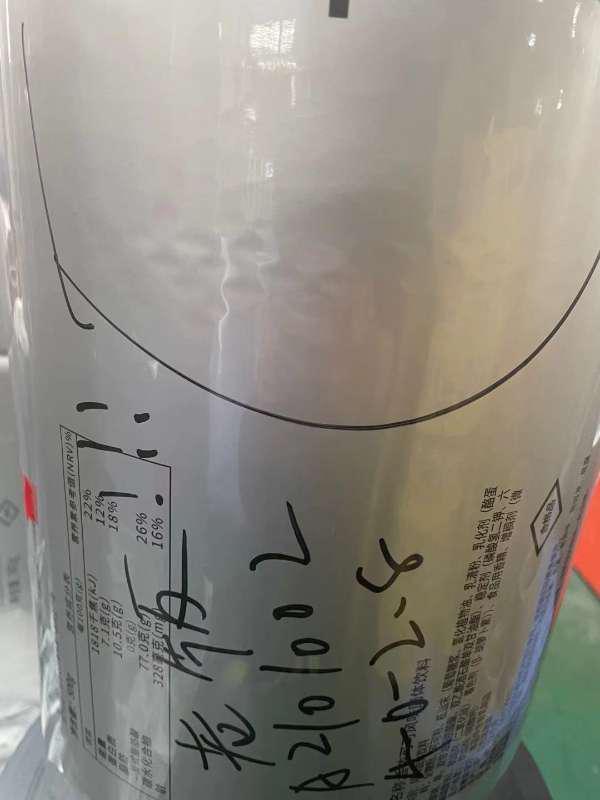

| 2.5cPA复8c乳白PE无溶剂 每卷成品的卷底一两百米都是这样  | |||
| 李晋:可以把收卷直径小点，收卷张力调小 聚氨酯胶水15152730585:溶墨，卷底都会有，你胶水用的蒸煮的，建议黑色换和他对应的类型。或者起步上胶少点。后面加大 像风一样自由:上胶量大点，胶浓度高点，温度速度控制一下 还有 2 条回复点击查看... | |||
| 分享按钮 5 0 | |||
| 梁嘉 2021-06-14 15:06 回答了问题 | 1221 | ||
| 2021-06-03 12:06 - 牵丝 | |||
求大神解答一下，材料：尼龙复PE熟化后就成这样了主要问题出在哪里？  | |||
| 聚氨酯胶水15152730585:无溶剂还是干复。安上面说的操作。同时开始。 神奇的孟人:上交量大了小伙 李文:收卷张大了 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
| 丰武 2021-09-03 17:09 回答了问题 | 12 | ||
| 2021-06-02 13:06 - 牵丝 | |||
| 干复可以不烤吗 | |||
| 健:可以，放几天就干了 | |||
| 分享按钮 1 0 | |||
| 难得糊涂 2021-05-30 11:05 回答了问题 | 35 | ||
| 2021-05-28 08:05 - 牵丝 | |||
| 无溶剂复合在什么情况下需要开空调？ | |||
| 勇往直前:湿度超过75 ha:抽湿 | |||
| 分享按钮 2 0 | |||
| 空心石头 2021-07-07 20:07 回答了问题 | 1401 | ||
| 2021-05-27 09:05 - 牵丝 | |||

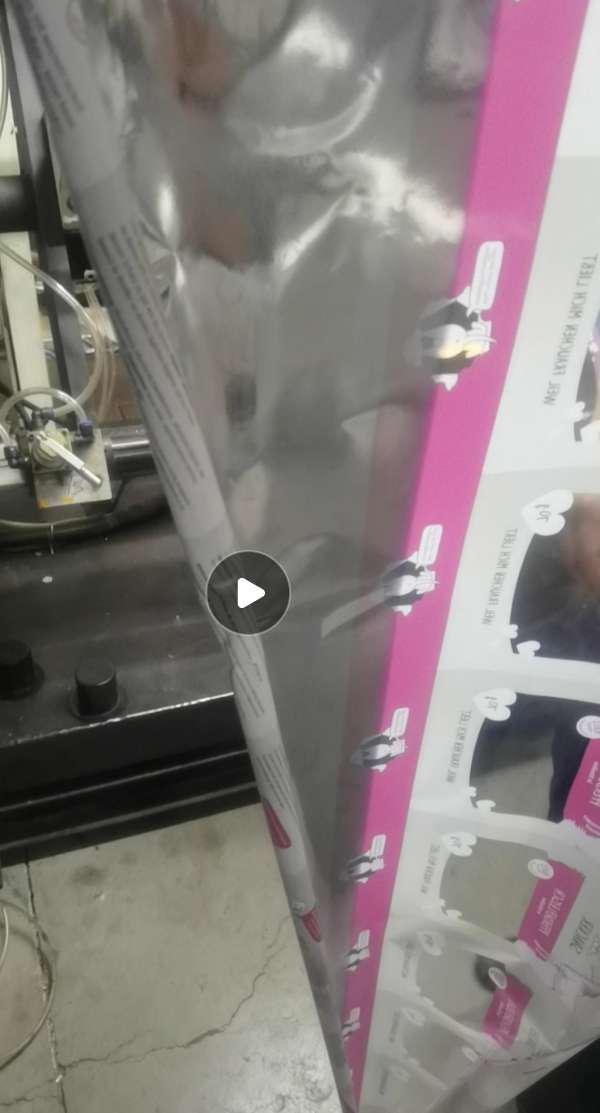

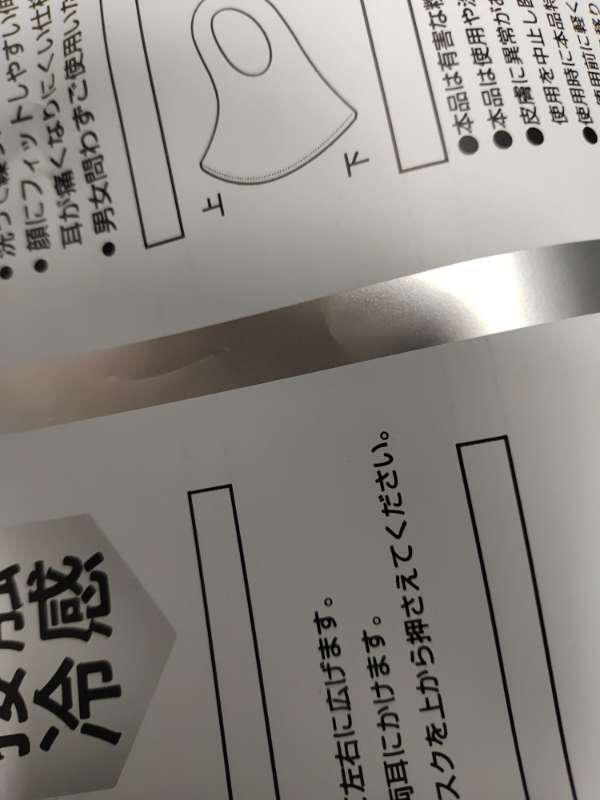

各位师傅，结构：消光opp/阴阳vmpet/cpp复合成品出来后发现，两条直线后面有两条阴影状的细线，无溶剂复合，上胶量在1.4左右，是什么原因呢，怎么解决，谢谢大家了 | |||
| 姚文康:这不就是漏铝吗！ 聚氨酯胶水15152730585:溶墨，需要油墨加固化剂。 过眼云烟:收卷张力过大。因为那里油墨要比别的地方要厚一些，要是厚的面积大一点还没事，面积小了就会，张力大了胶水流不动，就出现这样的情况 还有 5 条回复点击查看... | |||
| 分享按钮 8 0 | |||
| 杨 2021-05-30 11:05 回答了问题 | 711 | ||
| 2021-05-26 09:05 - 牵丝 | |||
| 无溶剂复合，1.8消光opp复pet镀铝复4.5cpp，制袋时发现袋子长度缩短了，18.5厘米缩成14.5厘米，请老师帮忙解决！ | |||
| 勇往直前:拉伸了 爱上早起的你😘 😘:拉伸有这个的机器牛逼。 :你这太夸张了，4cm 还有 6 条回复点击查看... | |||
| 分享按钮 9 0 | |||
| 封尘往事 2021-07-12 09:07 回答了问题 | 1378 | ||
| 2021-05-24 07:05 - 牵丝 | |||
干复BOPP复合纯铝会有很多的小雨点，求教专家师傅们有没有彻底解决的好办法，谢谢了！ | |||
| 走心:收卷张力减小，洪箱温度过低，胶水浓度过高。 志存高远:这有可能是生产时忘记开排风了吧！ 姚文康:是铝箔针孔反粘吧 还有 15 条回复点击查看... | |||
| 分享按钮 18 0 | |||
| 嗯 2021-05-30 11:05 回答了问题 | 933 | ||
| 2021-05-19 22:05 - 牵丝 | |||
PET过哑油为什么出现白点多，上胶大，温度正常，大神解说一下 | |||
| 勇往直前:哑油反粘 阿伦:使用的哑油配方添加了会迁移的材料也会引白点问题 小白:是的，前面有人说过了，你用的哑油不好， 解决办法，一，哑油用乙酯来配，加速干燥 二，固化剂，一般哑油都有配有专门固化剂，适当多加点。 三，你调机后取样看看，是否好的，收卷张力适当放松... 还有 14 条回复点击查看... | |||
| 分享按钮 17 0 | |||
| 〝 那时年少。 2021-06-08 14:06 回答了问题 | 1377 | ||
| 2021-05-14 18:05 - 牵丝 | |||

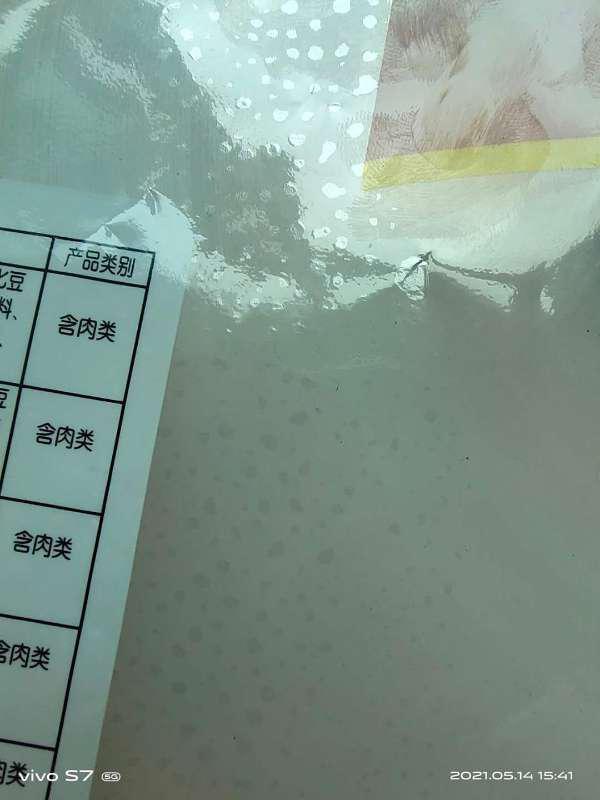

无溶剂复的，出现气泡是什么原因？ | |||
| 没什么事是做梦解决不了的:收卷张力大一点，收卷压棍力度大一点，把空气挤出来，还有就是你的复合钢棍或者是胶棍上干不干净有没有脏东西。 花田月下🇱 🇴 🇴 🇰:你这个问题是，中间有泡，两边没有泡，二放张力加大，压辊气压调高，就行了。 神奇的孟人:死鬼，你的二放张力小了 还有 17 条回复点击查看... | |||
| 分享按钮 20 0 | |||
| 游客1620867692 2021-06-01 10:06 回答了问题 | 1256 | |
| 2021-05-13 09:05 - 牵丝 | |||

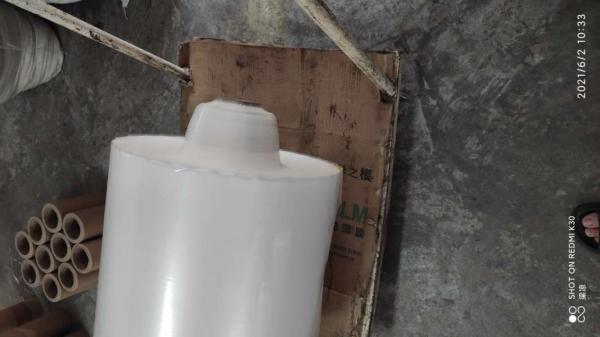

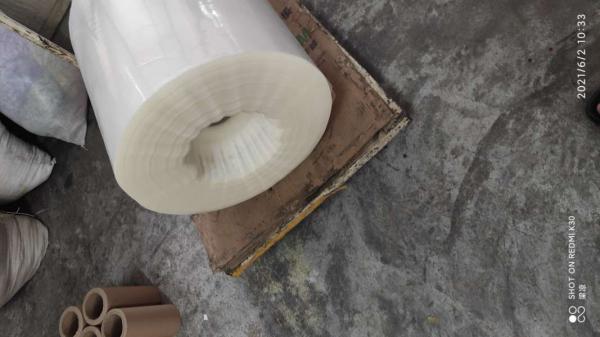

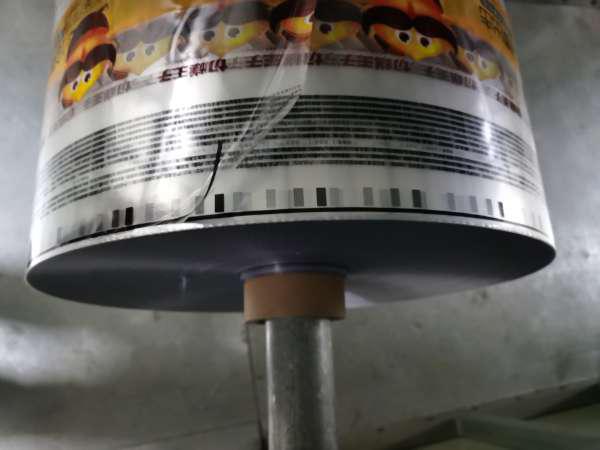

求大神解答，这种黄油墨的地方厚，旁边又没什么油墨，无溶剂收卷总是滑卷，上胶才1.2g材质opp复3.5cpp   | |||
| 抽烟看星星:反收 小白:张力大了，开机到中途，适当把雏度慢慢降点，或是降低一点张力，多观察，慢慢来， :无溶剂最好不要用小管收卷 还有 4 条回复点击查看... | |||
| 分享按钮 7 0 | |||
| 华坨 2021-06-11 20:06 回答了问题 | 1410 | ||
| 2021-05-08 17:05 - 牵丝 | |||

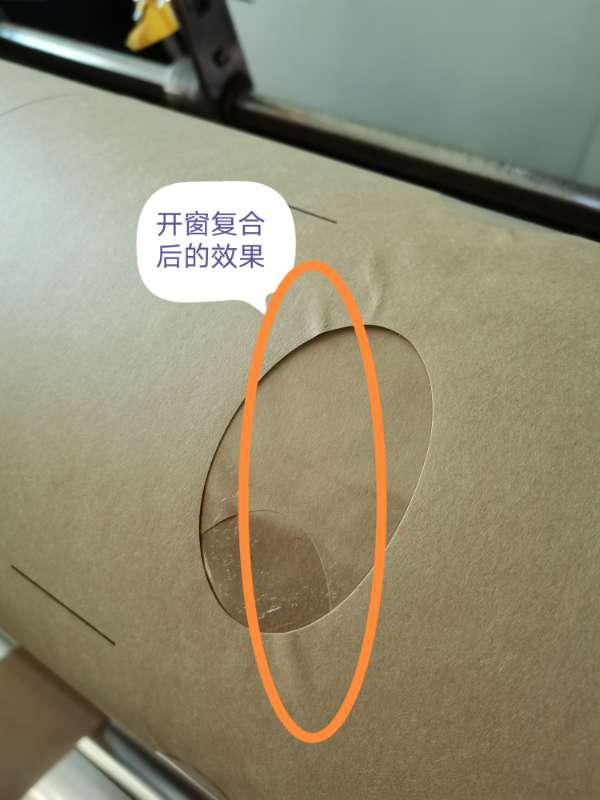

复合出现开孔位有空洞，求大神帮忙，有效有酬劳。  | |||
| 袁运粮:张力控制好 过路人:张力没控制好 シ__@王:opp比较好点 还有 4 条回复点击查看... | |||
| 分享按钮 7 0 | |||
| 游客1620191920 2021-07-08 20:07 回答了问题 | 1006 | |
| 2021-05-05 13:05 - 牵丝 | |||
各位大神无溶剂上胶1.pet复pet铝有白点是什么情况  | |||
| 姚文康:上胶量加大，速度100，下机自然熟化两个小时 神奇的孟人:1胶水与油墨的匹配不行，速度不能快2，干复做一层 李键明:胶水溶解油墨。 还有 7 条回复点击查看... | |||
| 分享按钮 10 0 | |||
| 难得糊涂 2021-07-27 09:07 回答了问题 | 297 | ||
| 2021-05-04 14:05 - 牵丝 | |||
| 肉熟食类抽真空蒸煮袋无溶剂普通胶水可以做吗？ | |||
| 东莞裕康新材料科技有限公司:需要胶水联系我13431312555 难得糊涂 回复 JMG:嗯 JMG:蒸煮产品一定要用蒸煮胶才可以的 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
| 游客1619934315 2021-05-08 11:05 回答了问题 | 24 | |
| 2021-05-02 13:05 - 牵丝 | |||
| 无溶剂复合算是技术工作或者技术人员吗？ | |||
| 永:算搬运工。😎 | |||
| 分享按钮 1 0 | |||
| 游客1619615681 2021-04-30 09:04 回答了问题 | 1471 | |
| 2021-04-28 21:04 - 牵丝 | |||

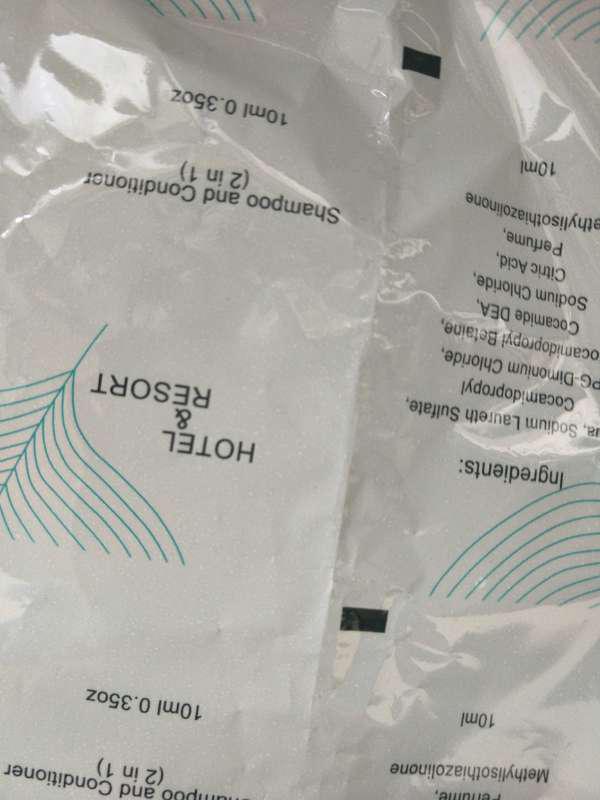

请问这种情况是怎么回事，PET复铝箔，下机就这种情况，后序在复尼龙，PE也是这种情况  | |||
| 李文:上胶量不够，或者胶水比不对 李文:上胶量不够，或者胶水比不对 努力奋斗专业复合,复合胶水供应:18276499817电话告诉你 | |||
| 分享按钮 3 0 | |||
| 难得糊涂 2021-04-28 15:04 回答了问题 | 381 | ||
| 2021-04-27 09:04 - 牵丝 | |||
| pet/cpp（33-43）无溶剂上胶在0.8-0.9会不会出现不牢？印刷4色油墨面积小 | |||
| 明日辉煌:透明的够，有油墨的要看图案大小，决定上上胶量 难得糊涂 回复 Zy:0.8-0.9够了？ Zy:足够 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
| 💯 鵬程萬李🥉 🥈 🥇 2021-07-06 18:07 回答了问题 | 1088 | ||
| 2021-04-27 06:04 - 牵丝 | |||
请老师帮忙 | |||
| 唐僧洗头爱飘柔:材料卷边了呗，一看就是复合是底料张力没控制好 💯 鵬程萬李🥉 🥈 🥇:卷边严重 风采:帮什么?帮你把袋子做完么😂 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
