 | 游客1628558854 2021-08-20 12:08 回答了问题 |  15 | |
| 2021-08-10 09:08 - 牵丝 | |||
| 在下请教干复合PA复PE波离强度不够是什么原因 | |||
| 晓东:我在补充倆点，检查Pe膜摩擦系数，干复复合的太滑肯定剥离强度会底，固化室温度也得达到，否责也会影响剥离强度 钟爱一生:如果是正常操作的前提下的话：第一材料电晕值不够，第二上胶量太小或者胶水工作浓度太低，第三使用了前一天的剩余胶，以上的问题自己排查 | |||
分享按钮  2  0 | |||
| 游客1628558695 2021-08-14 15:08 回答了问题 | 505 | |
| 2021-08-10 09:08 - 牵丝 | |||

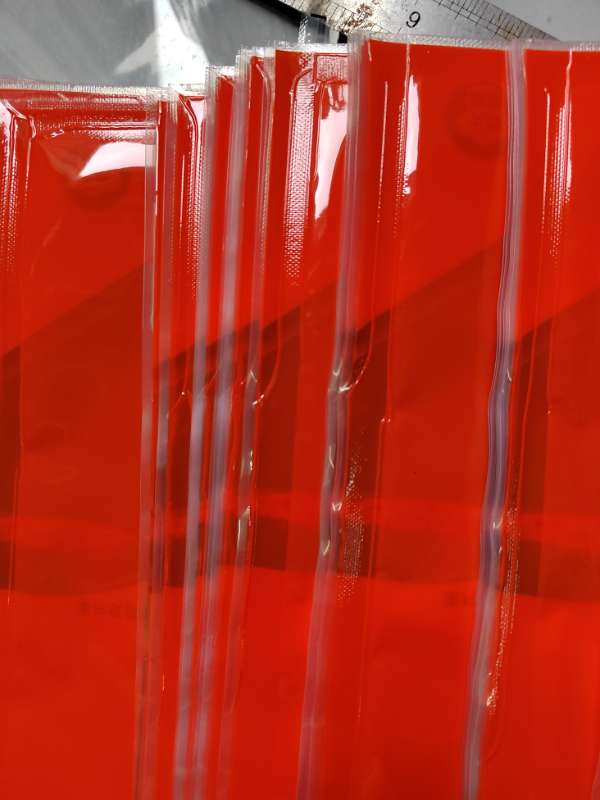

哪位大神知道这是怎么回事？三边封封口起皱   | |||
| 王建军:胶不干 | |||
| 分享按钮 1 0 | |||
| 游客1628447287 2021-08-09 10:08 回答了问题 | 377 | |
| 2021-08-09 02:08 - 牵丝 | |||
| 尼龙复PE袋子，抽真空包装后，经过高温消毒后，袋子两面粘在一起开不了口，请问是什么原因呢？ | |||
| 木:常规PE只能做做水煮温度，否则会出现发白，粘在一起等现象。但是也有做蒸煮PE的，比如日本冷链装乌冬面的袋子。 ℒℯhcyℒℯ:pe复合热封层开口不奈高温。非发悼了。不爽发才粘一起  库银国 回复 心疼你的*心疼%:常规的PE不能超过100度灭菌，如果不想用RCPP一定要用PE做热封层，耍用特定的PE还有 3 条回复点击查看... | |||
| 分享按钮 6 0 | |||
| 二利 2021-08-12 21:08 回答了问题 | 298 | ||
| 2021-08-03 12:08 - 牵丝 | |||
| 复合pet铝箔，过程中刮刀有水珠凝结，网辊材料打滑，湿度比较大，有什么好办法解决没有 | |||
| 熊:温差大了，溶剂挥发造成冷凝水，主要出现在夏季高温天，生产现场适当降温，冷凝水太多只会影响粘合剂性能，和网线辊处材料打滑没关系，铝箔没松紧皱的情况下，放卷张力、涂布张力小点，铝箔不好了，就不停的加张力是... 二利 回复 海纳百川:用干燥机? 海纳百川:排风除湿 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
| Mr.程 2022-01-19 15:01 回答了问题 | 77 | ||
| 2021-07-30 07:07 - 牵丝 | |||
| 各位大师，新手开无溶剂，麻烦给解释一下锥度，怎么样调节 | |||
| 游客1642577861 回复 胡八千:你好，锥度大是不是递减快 胡八千:锥度设置，就是起到一个张力递减的快慢，材料越厚，卷径变化越快，所以张力递减应该加快，材料越薄，卷径变化缓慢，所以张力递减可以慢一些！！ | |||
| 分享按钮 2 0 | |||
| Liubaoli 2021-07-27 09:07 回答了问题 | 95 | ||
| 2021-07-26 17:07 - 牵丝 | |||
| 请问各位老师，干式复合机三个锥度的怎么设置？ | |||
| 谢标:看机器厂家怎样，首先判断现在的锥度张力情况，你需要改变怎样，需要内紧外松可以把锥度调小点，张力调大点！反之就是锥度大张力小（内松外紧）锥度与张力调制到合适就可以做到内外差不多张力松紧度！本人解答只提供... | |||
| 分享按钮 1 0 | |||
| 李茂 2021-07-26 23:07 回答了问题 | 26 | ||
| 2021-07-23 13:07 - 牵丝 | |||
| 牛皮纸开窗后复合窗口垫膜有粘连怎么解决。垫膜是3丝opp | |||
| 老四:用两个c的po膜，因为opp有电子，所以会粘。 | |||
| 分享按钮 1 0 | |||
| 李茂 暂无回答！ | 3 | ||
| 2021-07-23 13:07 - 牵丝 | |||
| 牛皮纸开窗后复合窗口垫膜有粘连怎么解决。垫膜是3丝opp | |||
| 分享按钮 0 0 | |||
| 难得糊涂 2021-07-27 09:07 回答了问题 | 416 | ||
| 2021-07-20 10:07 - 牵丝 | |||
| 无溶剂复合opp复合镀铝pet复合pe，熟化40度24小时后镀铝转移，没有熟化的反而没有事情。是因为熟化久了还是胶水问题，还是油墨还是残留问题？ | |||
| 难得糊涂 回复 胡八千:还有其他要求吗？比如熟化时间和温度 难得糊涂 回复 旧事酒浓:那得多少度熟化才行 胡八千:加大B剂用量，软化胶水，应该能够缓解，举个例子，按正常我们用100：70，我们可以加大比例，100：75就会缓解，当然，这得根据胶水品牌调整 还有 3 条回复点击查看... | |||
| 分享按钮 6 0 | |||
| Mr程 2021-07-20 09:07 回答了问题 | 28 | ||
| 2021-07-15 18:07 - 牵丝 | |||
| 哪位老师开过北人无溶剂？请问上胶量和张力怎么调节 | |||
| 一切随缘 回复 Mr.程:你打我电话18244041813，我告诉你怎么弄 Mr.程 回复 ღ半颗糖ꦿ࿐:北人无溶剂，上胶量设定和其他不一样，张力设定也不一样 ღ半颗糖ꦿ࿐:你是刚学吗？ | |||
| 分享按钮 3 0 | |||
 | 姚文康 2021-07-14 16:07 回答了问题 | 747 | |
| 2021-07-10 13:07 - 牵丝 | |||

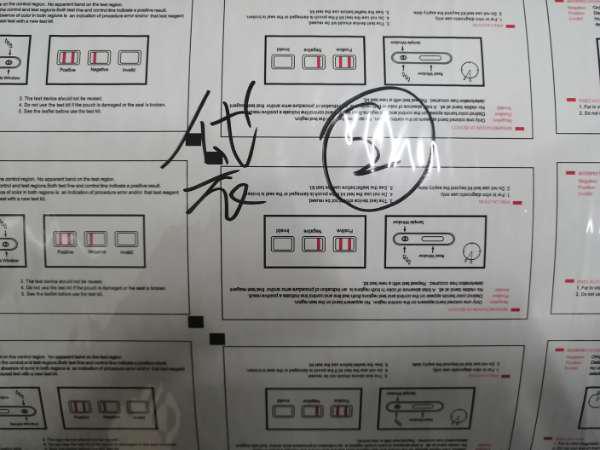

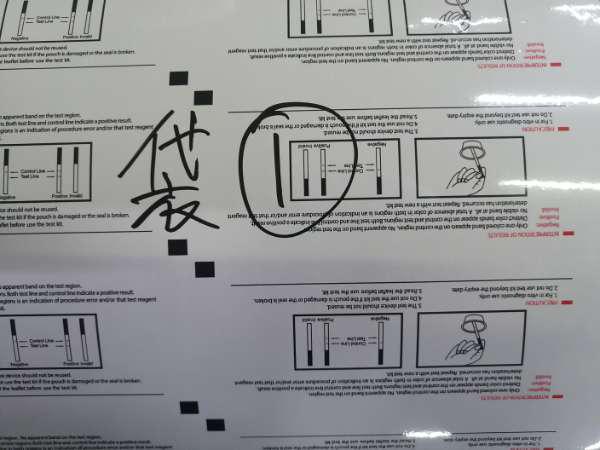

各位同行，老师们好，请假一下无溶剂复合问题，产品结构是12cpet/Al/60cpe，一复顺序是先袋②再袋①，相同工艺，上胶量2.5g，二复时袋②没一点白点（气泡），袋①二复时表面很多白点（气泡）暂停生产了。请各位同行，大师们帮我分析一下哪个环节出了问题[抱拳][抱拳][抱拳][抱拳][抱拳][抱拳][合十][合十][合十][合十][合十][合十]  | |||
| 海纳百川:无溶剂没有复合好，胶水没有干透 海纳百川:无溶剂没有复合好，胶水没有干透 姚文康:湿度45左右，溶剂残留正常，白沫稍微有点稀薄 | |||
| 分享按钮 3 0 | |||
| 游客1625893847 暂无回答！ | 131 | |
| 2021-07-10 13:07 - 牵丝 | |||
各位同行，老师们好，请假一下无溶剂复合问题，产品结构是12cpet/Al/60cpe，一复顺序是先袋②再袋①，相同工艺，上胶量2.5g，二复时袋②没一点白点（气泡），袋①二复时表面很多白点（气泡）暂停生产了。请各位同行，大师们帮我分析一下哪个环节出了问题[抱拳][抱拳][抱拳][抱拳][抱拳][抱拳][合十][合十][合十][合十][合十][合十]  | |||
| 分享按钮 0 0 | |||
| 游客1625640877 2021-07-14 16:07 回答了问题 | 28 | |
| 2021-07-07 14:07 - 牵丝 | |||
| 各位大神指导一下，复合用水胶10丝pe复合牢度差，是哪里的原因，固话24小时还有点发粘，150的网线棍。 | |||
| 海纳百川:熟化时间不够，胶水没有烘干透 海纳百川:上胶量少 承钱厚爱:上胶少了，用一百到一百二的上胶辊，不要用旧胶水 | |||
| 分享按钮 3 0 | |||
| 决择 2021-07-07 13:07 回答了问题 | 356 | ||
| 2021-07-07 10:07 - 牵丝 | |||
| 各位师傅无溶剂尼龙复PE经常袋子与袋子之间黏连，摩擦系数大客户那里不好打码！不是每批都这样！除了尼龙自身原因，还有什么原因导致的！谢谢各位师傅 | |||
| JMG:熟化时间短一点，温度低一点，收卷张力不要过大，打码的产品，最好用抗静电PE，有时间多交流18826971468 决择 回复 爱在记忆中找你:固化时间久了也会导致尼龙那一面摩擦系数大吗师傅？ 决择:复合出来做好袋子是尼龙面摩擦系数大 还有 1 条回复点击查看... | |||
| 分享按钮 4 0 | |||
| 张春林 2021-07-14 16:07 回答了问题 | 34 | ||
| 2021-07-05 09:07 - 牵丝 | |||
| 请教一下，淋膜牛皮纸镀铝膜时，存在无规则PE漏淋问题，在开机后的第一卷、第二卷时突出。粒子牌号已排除，膜头加热块已排查换新，双螺杆、单膜头。 | |||
| 海纳百川:过滤网，温度，料，三方面去查 丶忆180°Îǒv:如果长时间没有换网，可能是网穿了。如果过滤网没有问题，那就是模头不干净。用清洗剂清洗模头，再往PE料加水清洗一下，等基本就没有问题了。 杯子与水:双重共挤先换网在清膜头，温度不到不挤出量不要太大。开机清好后车速不要太快 | |||
| 分享按钮 3 0 | |||
| 聚氨酯胶水15152730585 2021-07-11 22:07 回答了问题 | 1203 | ||
| 2021-07-02 09:07 - 牵丝 | |||
| bopp膜电晕不够， 印刷油墨附着力啊好。复合后会有白点，透明度不行。bopp*cpp，厚度4个，速度240，上胶1.4g。38的笔一划就收缩。     | |||
| 丶忆180°Îǒv:印刷溶剂残留过高，降低车速，加大上胶量 李文:上胶量太小了，很明显 李文:上胶量太小了，很明显 还有 4 条回复点击查看... | |||
| 分享按钮 7 0 | |||
| 难得糊涂 2021-07-14 16:07 回答了问题 | 9 | ||
| 2021-07-01 15:07 - 牵丝 | |||
| 有谁知道通则无溶剂a400一个小时耗电量是多少度 | |||
| 海纳百川:自己算一下开机前看电表，结束再看电表，就知道了 | |||
| 分享按钮 1 0 | |||
| 难得糊涂 2021-06-29 10:06 回答了问题 | 497 | ||
| 2021-06-18 13:06 - 牵丝 | |||
无溶剂停机接料计量管胶水干的很快是什么原因？  | |||
| 旧事酒浓:一温度过高。二湿度够高 夥丨:潮湿转两圈就行了 明日辉煌:记量棍温度调低点 | |||
| 分享按钮 3 0 | |||
| 💯 鵬程萬李🥉 🥈 🥇 2021-06-26 10:06 回答了问题 | 475 | ||
| 2021-06-17 10:06 - 牵丝 | |||
| 高温蒸煮袋尼龙和RCPP复合！烫刀破袋怎么回事？尼龙破了，CPP完好？ | |||
| 软包装:一群傻子，温度低了RCPP怎么封的牢 💯 鵬程萬李🥉 🥈 🥇 回复 越简单越幸福:哦！固化完，料可以拔开，是什么原因，袋的破损率十五个破两个！ 越简单越幸福:制袋不怎么懂！！！我是干复合的！！！以前遇到过这样的问题 还有 2 条回复点击查看... | |||
| 分享按钮 5 0 | |||
| 嗯 2021-06-25 19:06 回答了问题 | 1250 | ||
| 2021-06-13 08:06 - 牵丝 | |||
TFT膜为什么白点多，干复机通道温度80度，速度60，胶水高盟YH3666-1，配比1比2，网线辊上胶90，每秒上胶水1.8。为什么过来白点很多，放烤箱烤一晚都烤不了，求解  | |||
| 秋月 まあ 大河:你们老板可真有钱啊 秋月 まあ 大河:你们厂里有没有2975的胶水？有2975的就用2975的它的流动性比你用的那个好一点。 跟党走:90的网线辊你太有才了 还有 8 条回复点击查看... | |||
| 分享按钮 11 0 | |||
| 游客1623388686 2021-06-14 19:06 回答了问题 | 62 | |
| 2021-06-11 13:06 - 牵丝 | |||
| 干式复合二放预热辊温度怎么控制比较合适？跟加热辊一样的温度可以吗60度 | |||
| 开开心心:我看好多都不开二放预热，开也是冬天开温度不是很高，太高是不是也不好 聚氨酯胶水15152730585:40~60之间，看速度和材料厚薄 | |||
| 分享按钮 2 0 | |||
| 神经蛙 2021-07-24 11:07 回答了问题 | 1639 | ||
| 2021-06-03 16:06 - 牵丝 | |||
| 2.5cPA复8c乳白PE无溶剂 每卷成品的卷底一两百米都是这样  | |||
| 李晋:可以把收卷直径小点，收卷张力调小 聚氨酯胶水15152730585:溶墨，卷底都会有，你胶水用的蒸煮的，建议黑色换和他对应的类型。或者起步上胶少点。后面加大 像风一样自由:上胶量大点，胶浓度高点，温度速度控制一下 还有 2 条回复点击查看... | |||
| 分享按钮 5 0 | |||
